一、产品介绍

KYN61 -40.5(Z)型铠装移开式交流金属封闭开关设备（以下简称“开关设备”）它适用于三相交流50Hz电力系统，用于发电厂、变电所及工矿企业的配电室接受和分配电能之用，并对电路实行控制、保护及监测。

本产品符合标准：GB3906《3~35kV交流金属封闭开关设备》，GB/T11022《高压开关设备和控制设备标准共用技术要求》、IEC60298《额定电压1kV以上及50kV以下交流金属封闭开关设备和控制设备》。

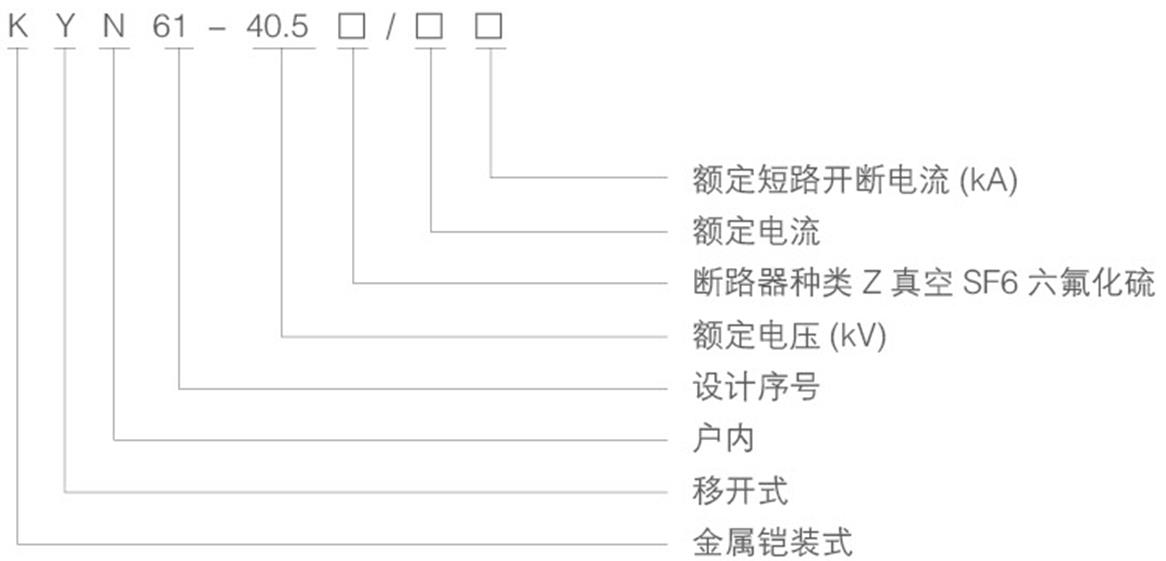

二、型号及含义

三、工作条件

1.周围空气温度：最高温度+40°C。最低温度-10°C；

2.海拔高度：≤1000m：

3.周围相对湿气：日平均值≤95%，月平均值≤90%；

4.周围空气：不适用于有腐蚀、严重污秽，可燃性气体及剧烈振动的场所：

5.若有地震发生，地震强度不能超过8级。

适应场所

城市居民超高压线路、大型二次变电站、开闭所、工矿企业、商场、机场、地铁、风力发电、医院、体育场、铁路、隧道等。

主要特点

KYN61-40.5开关设备使用在40.5KV三相交流50HZ电力系统中，全为发电厂、变电所及工矿企业的配电室接受与分配电能之用；对电路具有控制、保护和监测等功能。

四、结构特点

开关柜结构GB3906-2006和IEC298中铠装金属封闭开关设备标准而设计，整体由柜体和可抽出部分（手车）两部分级组成。柜体结构为组装式，用螺栓栓接组合成型，用金属隔板将开关柜体内部分隔为断路器室、主母线室、电缆室和继电器仪表室。外壳防护等级达到IP3X，各隔室间防护等级为IP2X，并且所有金属结构件可靠接地，主回路系统的隔室间有独立排气的压力释放通道。

手车根据用途可分为断路器手车、电压互感器手车、计量手车、隔离手车等，各类手车的外形尺寸相同，相同用途的手车具有良好的互换性：手车在柜内有试验/隔离位置和工作位置，每处位置都设有联锁装置以保证手车处于以上两位置时不能随便移动。

技术参数

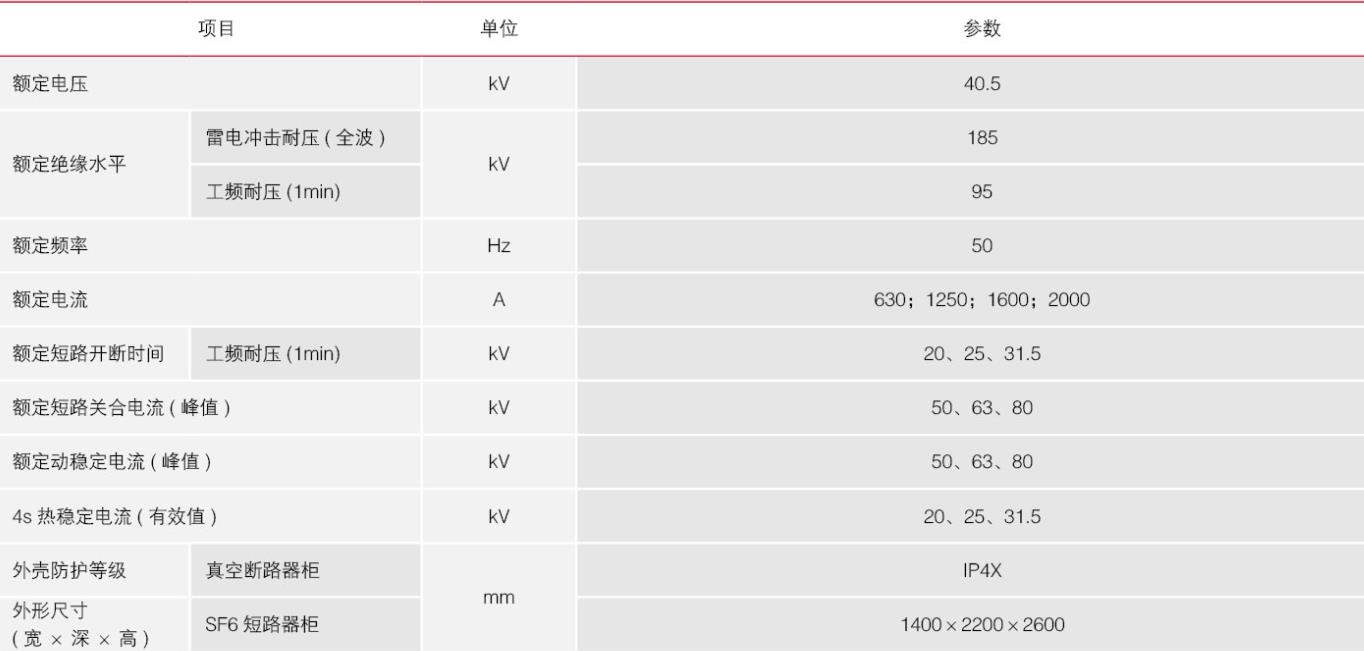

主要技术参数

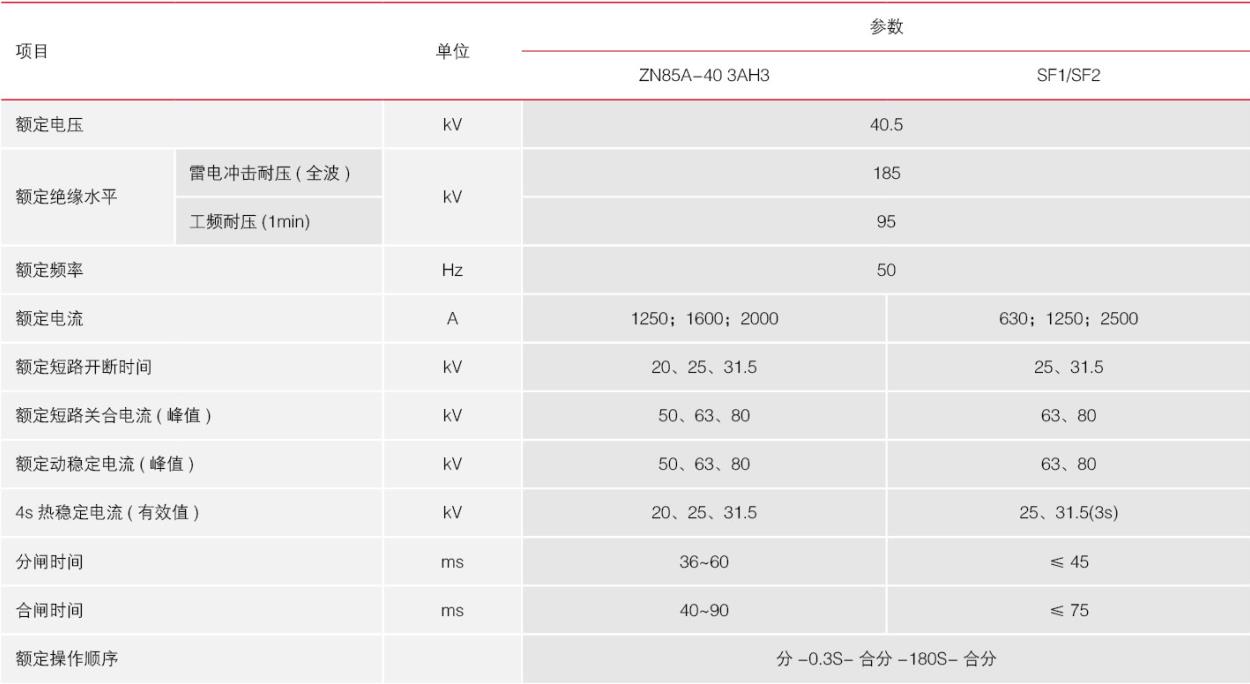

断路器技术参数

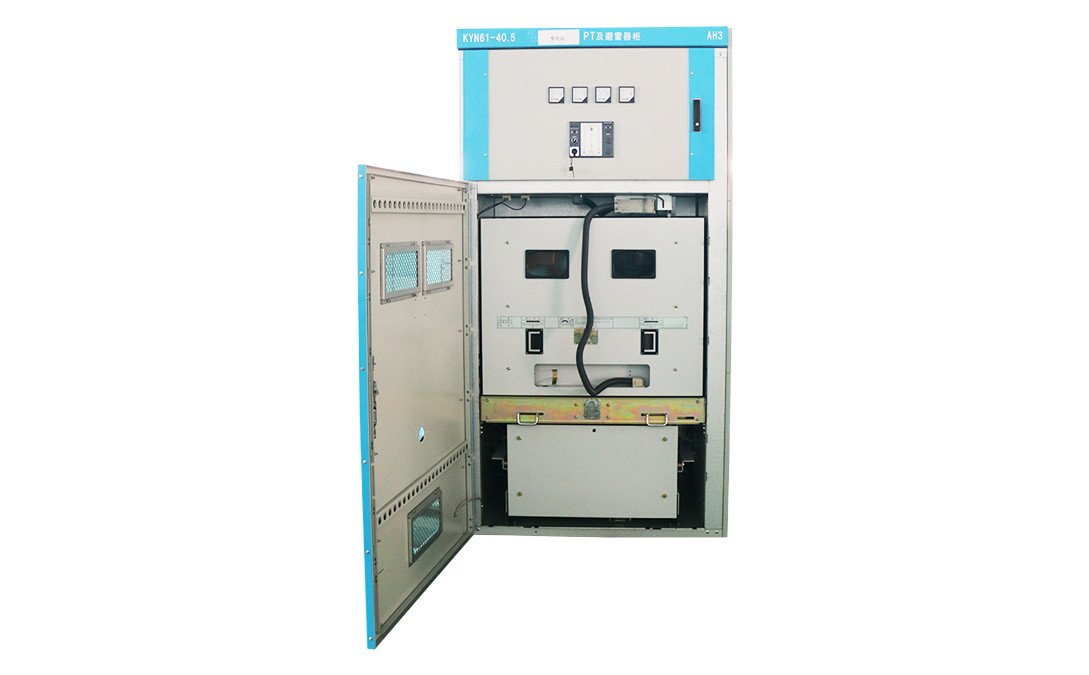

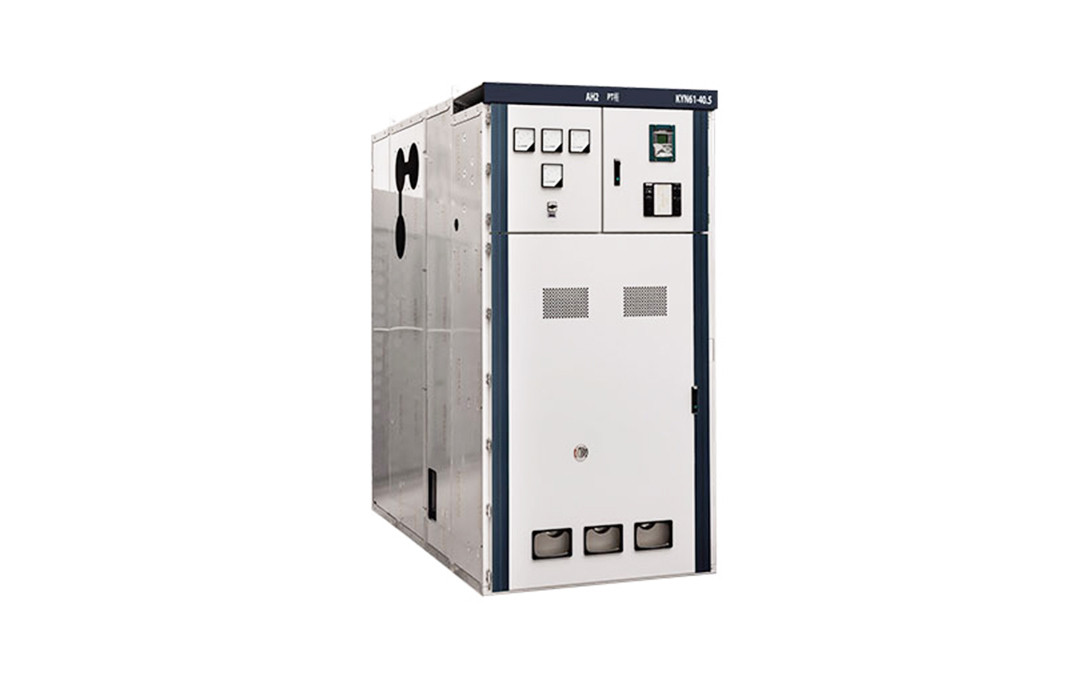

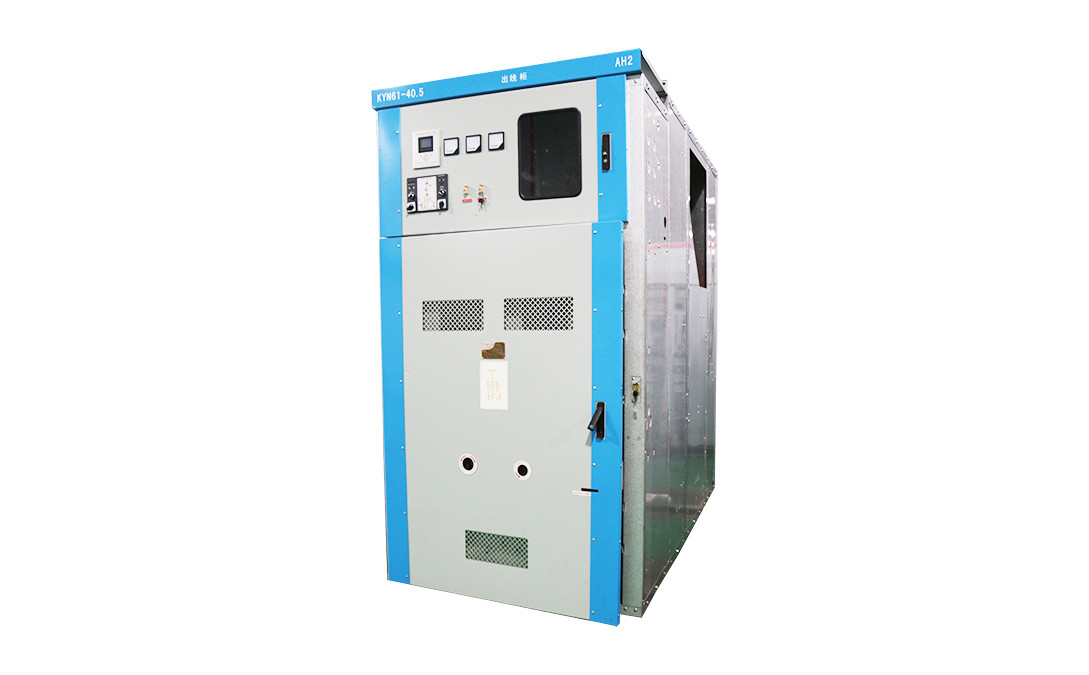

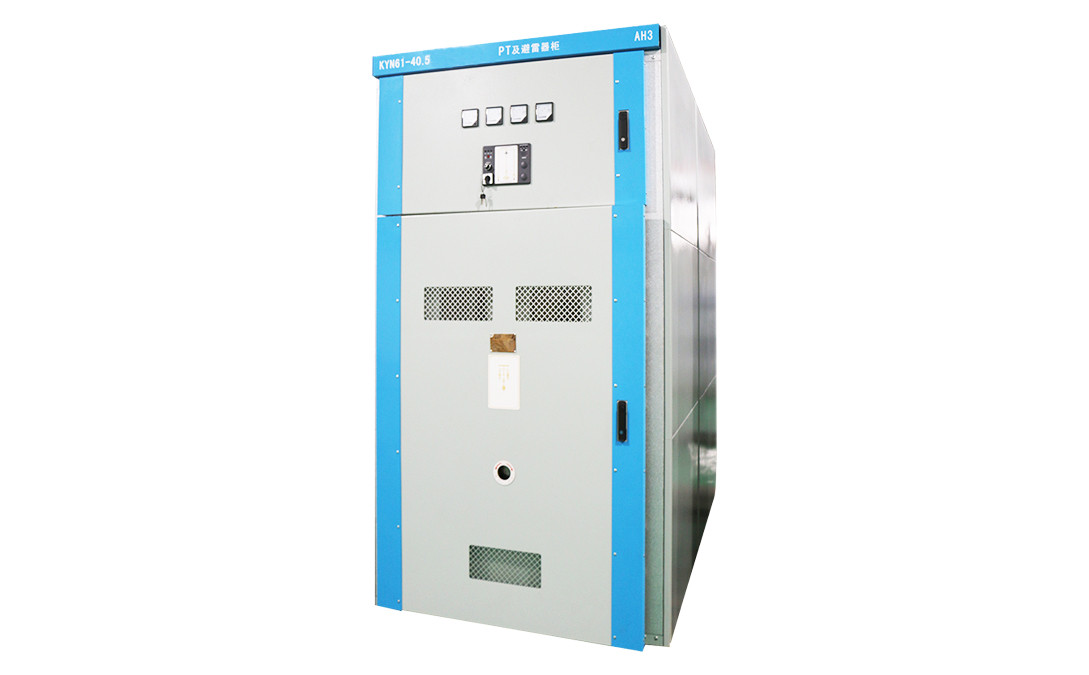

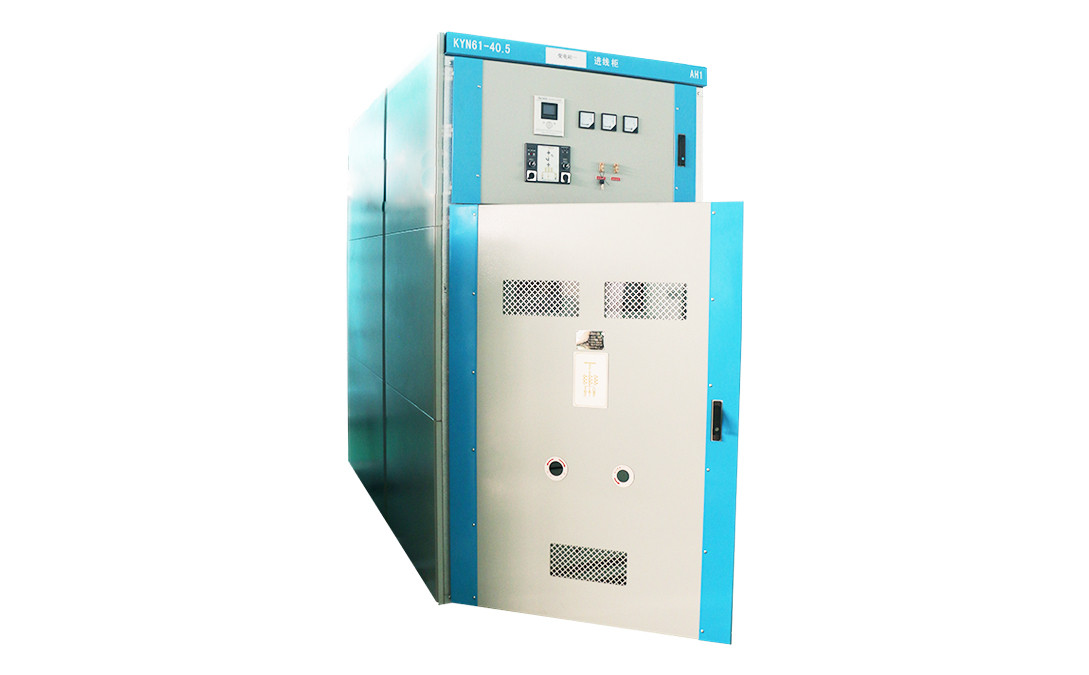

图例展示

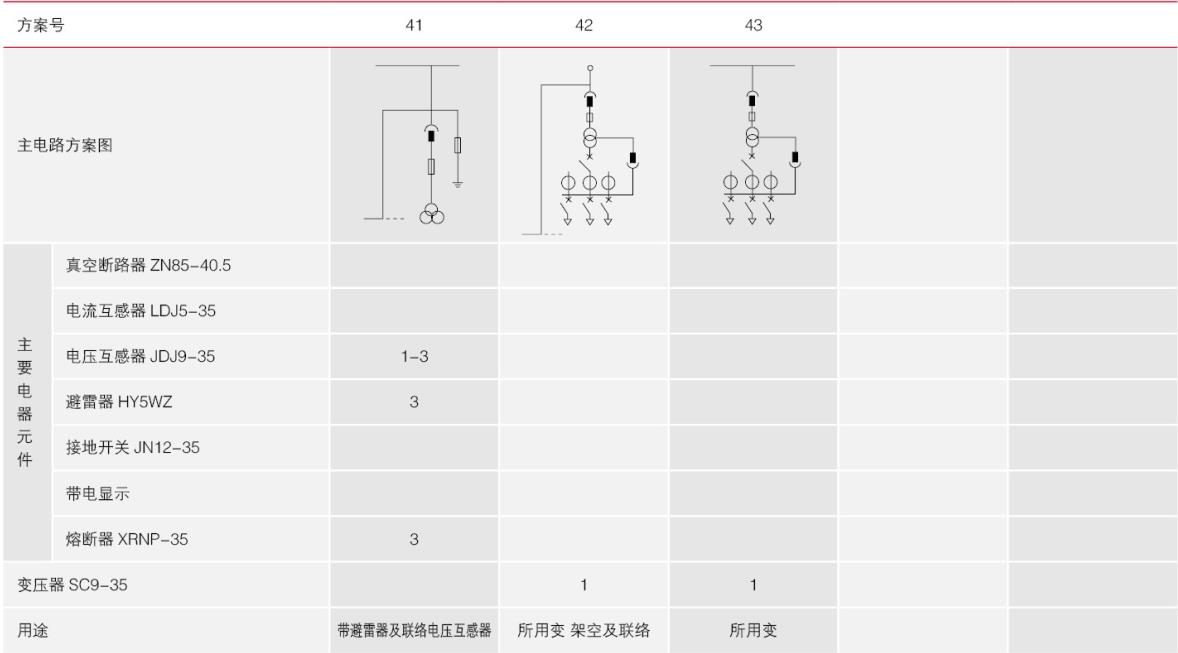

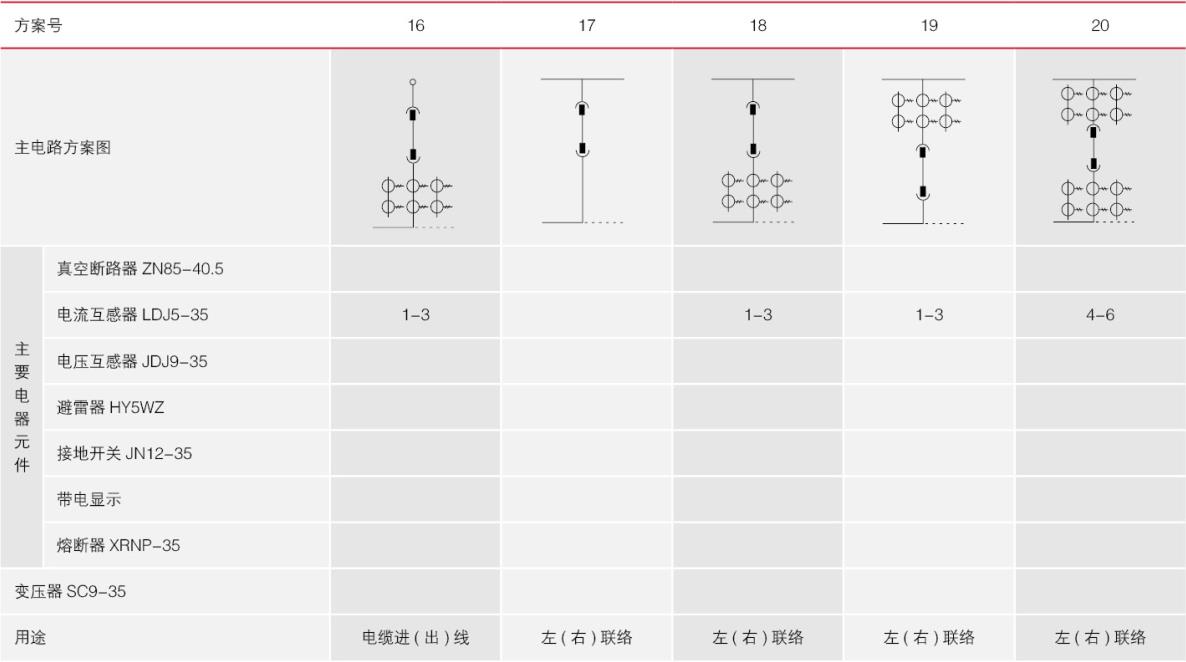

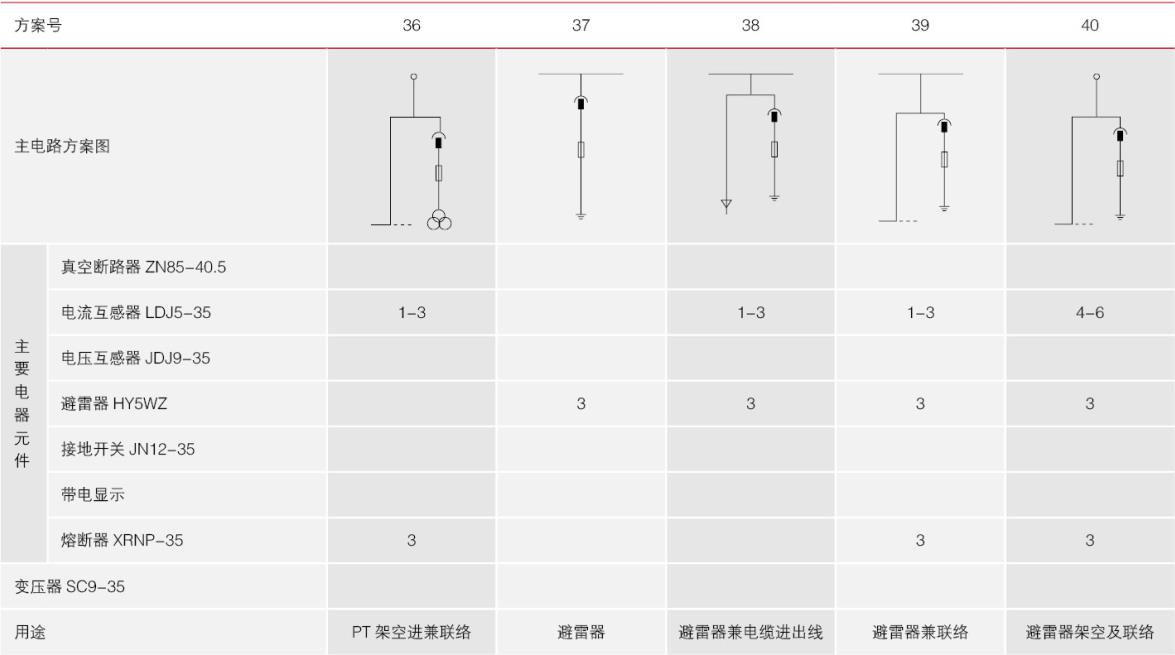

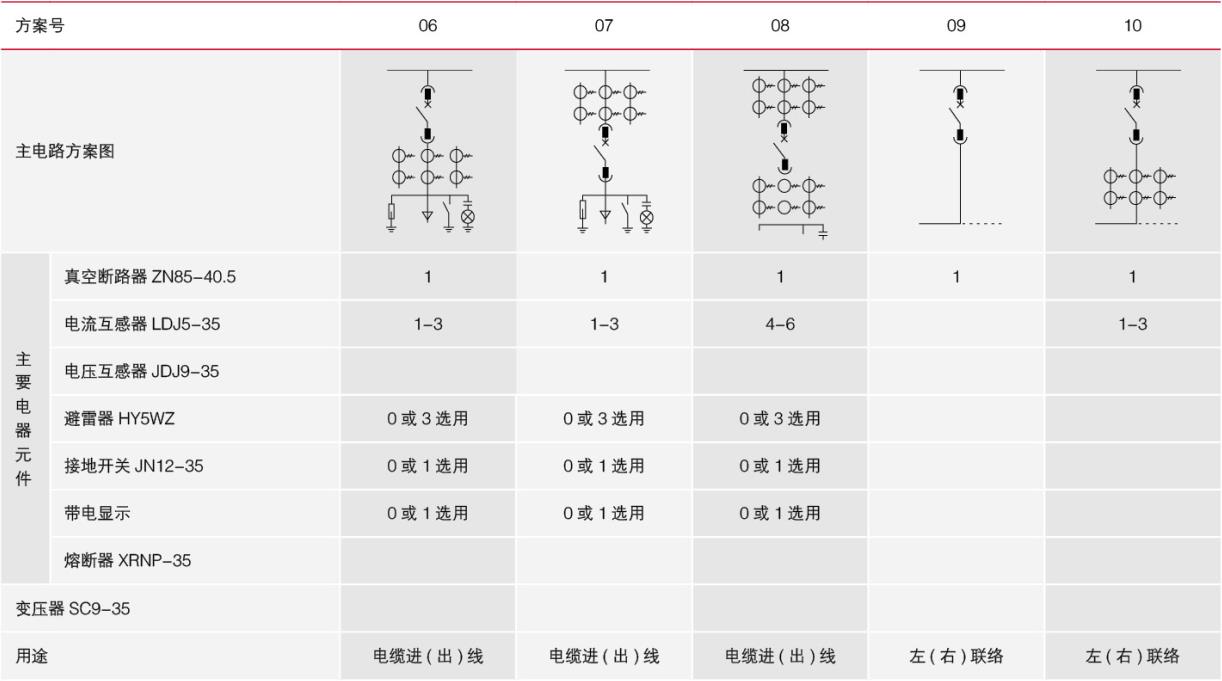

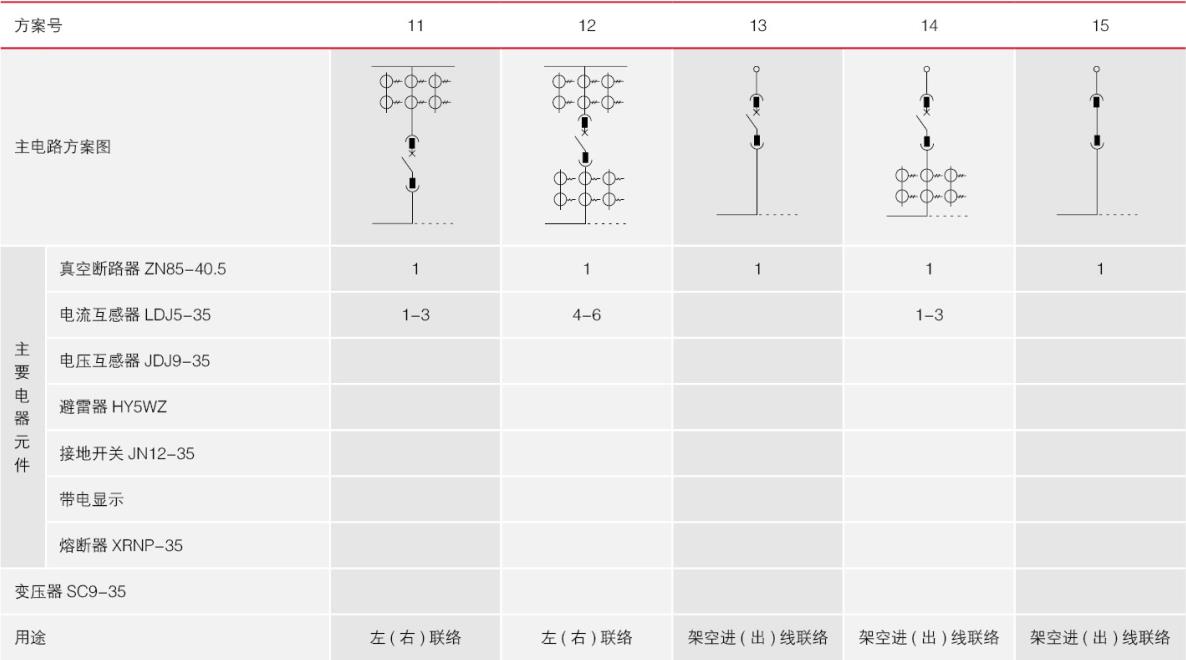

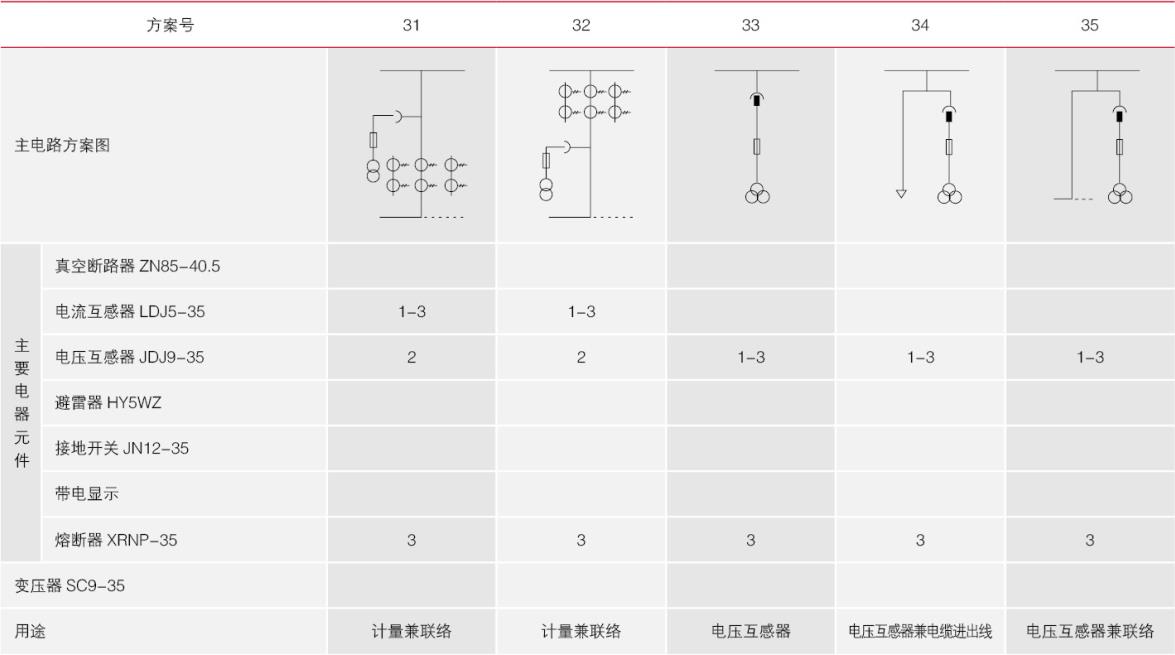

主电路方案图

五、安装须知

提供操作说明书，操作手柄，元器件说明书；操作视频等。

柜体结构：抽出式铠装移开式交流金属封闭开关设备

材质：断路器室、主母线室、电缆室和继电器仪表室采用进口敷铝锌板；门板采用2mm冷轧板材质。

防护等级：IP4X；

包装：PVC发泡纸/PEE环保包装纸皮/木箱包装

装卸工具：叉车、吊车；

运输及装卸：产品在运输和装卸时不准倒置和翻转、不得撞击不准强烈震动；

安装说明：产品现场安装时，应注意柜体表面油漆的保护，产品外部、柜门内、绝缘套管表面的尘埃、污物清除干净；产品铭牌数据、产品合格证书是否与订单相符，并根据装箱单检查文件、备件是否遗漏；

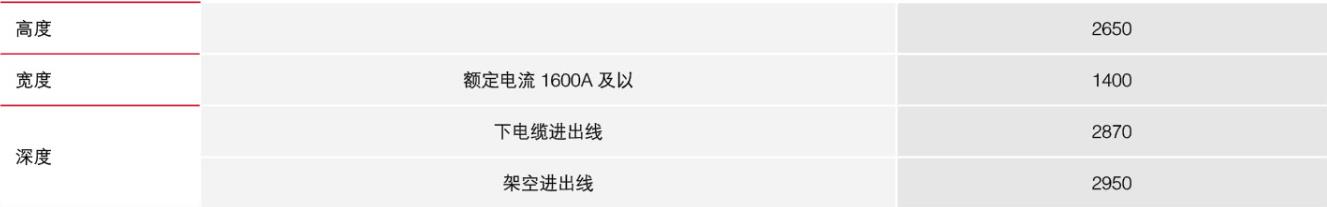

六、外形尺寸图

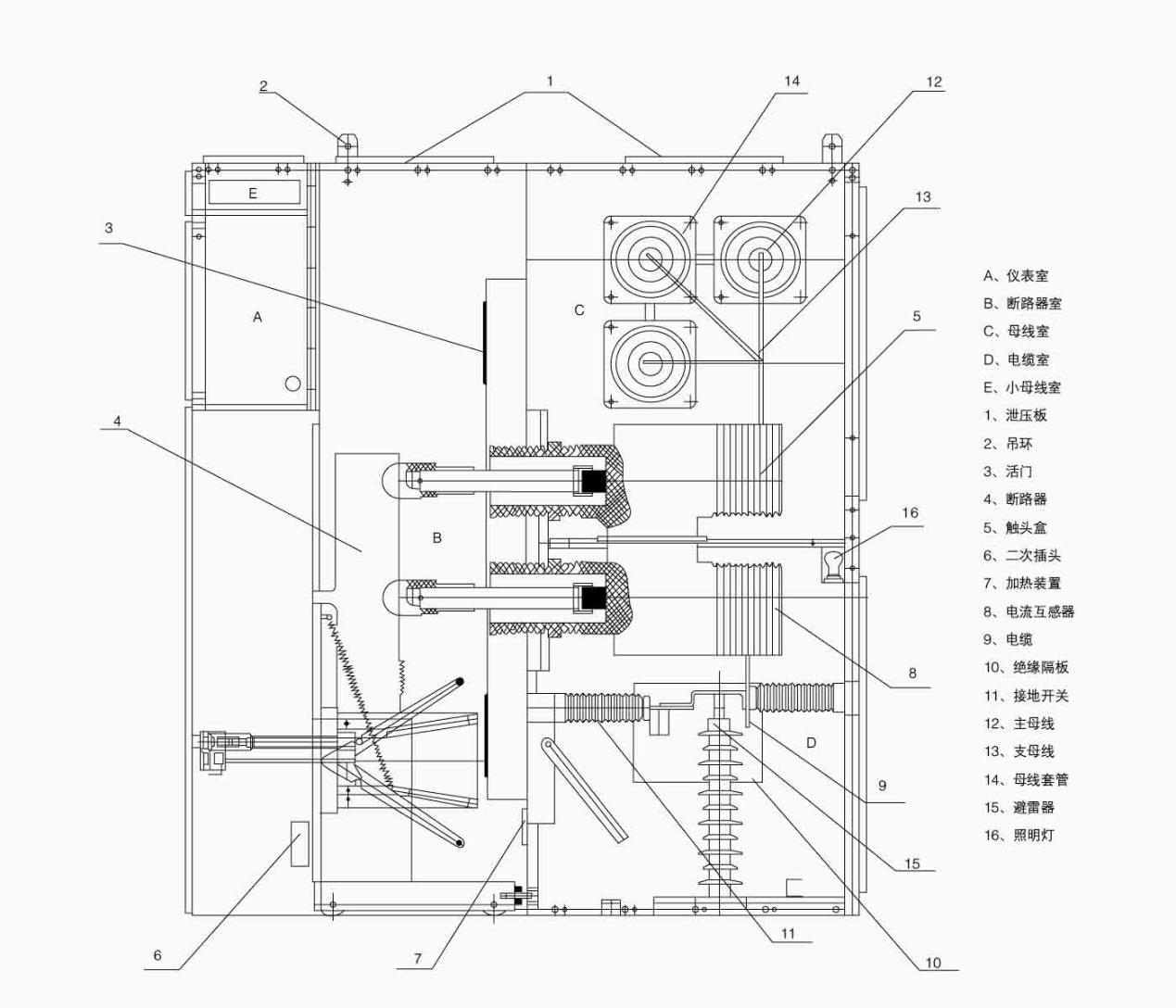

七、设备结构图

八、订货须知

订货时须提供以下技术资料：

1主电路方案号、用途和主电路方案、配电室平面布置图及排列配置图等；

2开关设备控制、测量及保护功能的要求以及其他封闭和自动装置的要求；

3开关设备电器元件的型号、规格、数量；

4如开关设备之间或进线柜需要母线桥连接，应提供母线桥的额定载流量，母线桥的跨度，距地高度等具体要求数据；

5开关设备使用在特殊环境条件时，应在订货时详细说明；

6其它特殊要求同本公司协商。

报价及订货时应提供下列资料：主回路系统方案图；辅助电路电气原理图，排列图、平面布置图；柜体颜色；所需备品备件清单，其它特殊使用条件及要求的书面资料。

是否定制：来图定制产品，无现货。

出厂资料：制造厂提货时应提供下列文件及附件：

1、发货清单；

2、产品合格证及出厂试验报告；

3、使用说明书；

4、有关电器图纸、主要元器件说明书；柜门钥匙、操作手柄及合同单规定的备品备件。
